So, nun war es mal wieder soweit für ne neue PC Bastelei....da ich für meinen neuen Rechner das Optimum an Kühlung rausholen wollte, dachte ich mir das ne Wasserkühlung da prima reinpasst. Gesagt getan....und gleich erfahrt ihr was alles dazu gehört. |

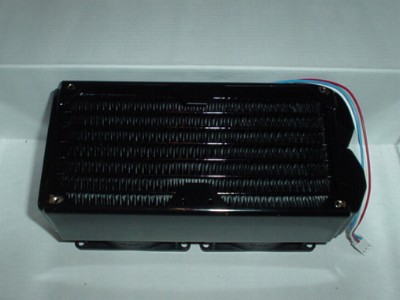

Ihr benötigt nen RADIATOR, hier mal die Ansicht von vorn.....

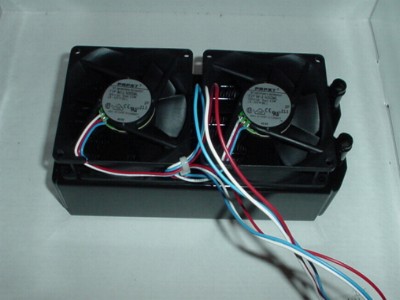

....und hier mal von hinten gesehen....hab 2 PAPST Lüfter draufgeschraubt... sind leiser... hehe
| Dann natürlich ne PUMPE und nen Ausgleichsbehälter, hab als Pumpe |
| die EHEIM 1048 und als AGB nen Tank-O-Matic speziell für die Eheim Pumpe als PlugIn.... |
| Die EHEIM 1048 Pumpe im original Zustand. |

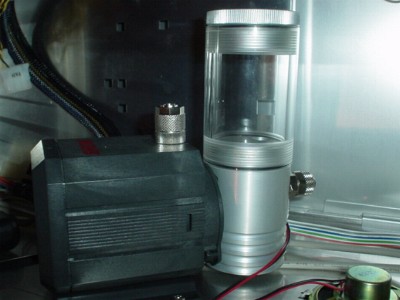

| Hier nun der |
| Tank-O-Matic PLUGON AGB für EHEIM 1046/48 |
| in einer größeren Ansicht.....das Bild zeigt die längere Version. |

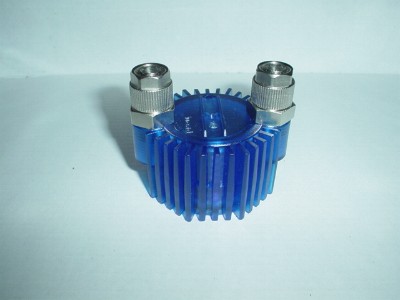

| Der CPU Kühler ist nen innovatecCool rev 4.0 !! |
| Das WICHTIGSTE um euer HERZSTÜCK kühl zu halten. |

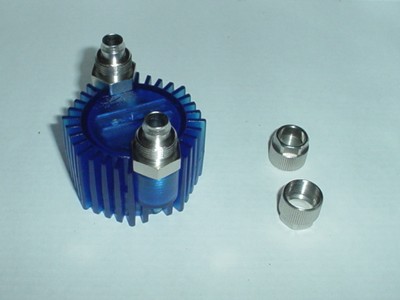

Hier sieht man die Hülsen mit denen man die Wasserschläuche festklemmt.

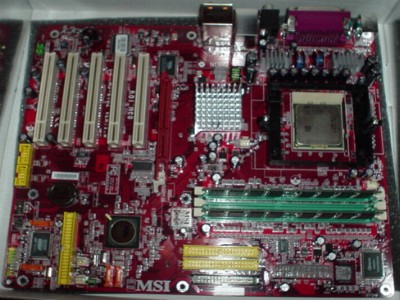

| Hier mal die Ansicht auf das MOTHERBOARD.... das hier ist das MSI MS-6702 K8T Neo-FIS2R K8T800 |

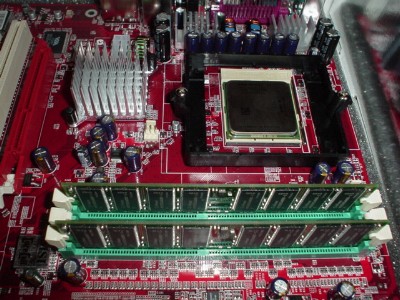

| ...nun mal ne genauere Ansicht auf den Prozessorsteckplatz mit meinem neuem AMD Athlon 64 3200+ Clawhammer 400MHz 64Bit |

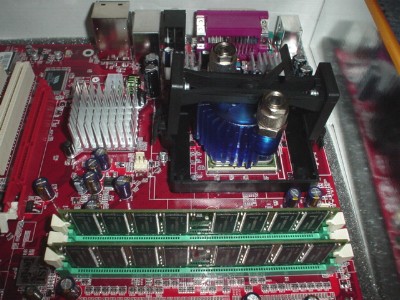

| ...jetzt sitzt der CPU Kühler auf seinem Platz und wird von dem Halter fest angedrückt....nen Klecks Wärmeleitpaste (Artic Silver 3) ist natürlich drauf. |

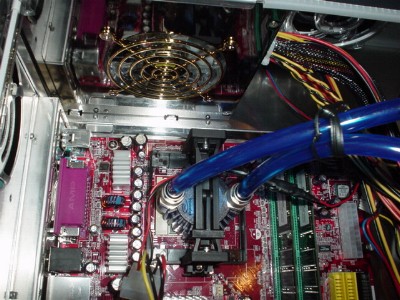

| ...hier sieht man den CPU Kühler mit angeschlossenen Kühlschläuchen..... |

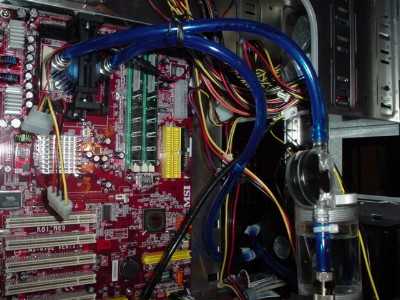

| ...und hier eine Ansicht mit der Eheim Pumpe, zusätzlich hab ich nen Flow-O-Matic mit in den Kreislauf eingebaut. Er dient nur zur Kontrolle ob das Kühlwasser im Kreislauf auch fließt.... |
| ...der Flow-O-Matic in ganzer Ansicht... |

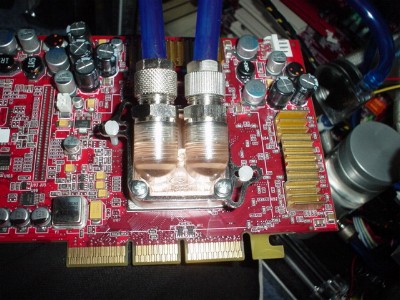

| Natürlich darf in einer Wasserkühlung, die Kühlung für die Grafikkarte nicht fehlen. Ich hab mir dafür den Graph-O-Matic Rev2.0 besorgt und gegen den alten Kühlkörper mit Lüfter ausgetauscht. (Radeon 9700 PRO) |

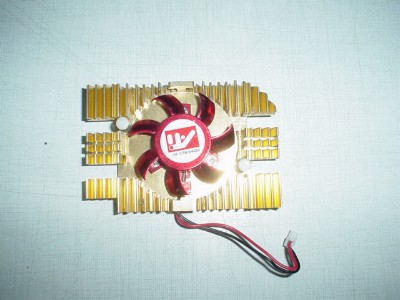

| ...und das war der alte Kühlkörper auf der Radeon Karte..... |

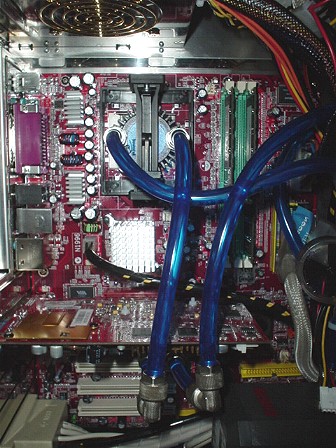

| Auf dieser Ansicht seht ihr den CPU Kühler und den Grafikkartenkühler im angeschlossenem Zustand. |
 |
 |
| scikes | |
| Zu guter letzt hab ich meine 250GB HD auch gleich kalt gestellt... mit dem HD-O-Matic MICRO. | |
| Links: Nur der Kühlkörper. | Rechts: Fest an die HD geschraubt. |
| Natürlich darf die Beleuchtung auf keinem Fall fehlen, |
| deshalb hier in verschiedenen Ansichten einige Bilder. ;) |

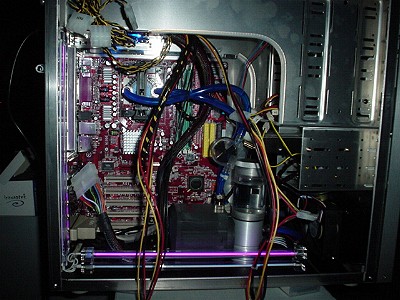

| UV-Beleuchtung im hellem | UV-Beleuchtung im dunklem |
 |
 |
| ( zum vergrößern bitte klicken ) | ( zum vergrößern bitte klicken ) |

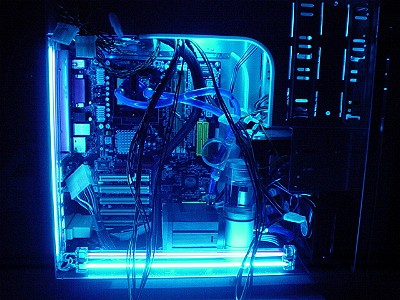

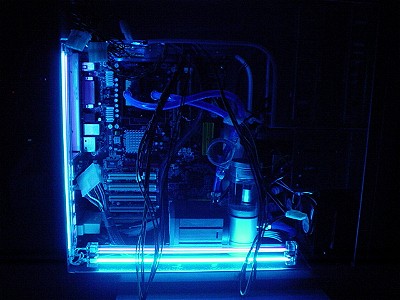

| Beleuchtung blau 1 | Beleuchtung blau 2 |
 |
 |
| ( zum vergrößern bitte klicken ) | ( zum vergrößern bitte klicken ) |
