Da meine Logitech Cordless Mousman Optical mir zu eintönig mit dem ROTEM Licht aussah,

entschied ich mich diese sofort gegen eine BLAUE auszutauschen......

MouseModding

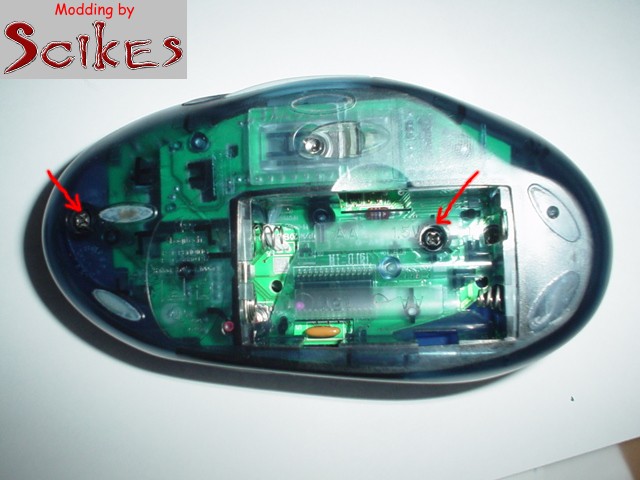

Hier nun die Unterseite der Mouse, Schrauben bei den Pfeilen rausschrauben....

MouseModding

MouseModding

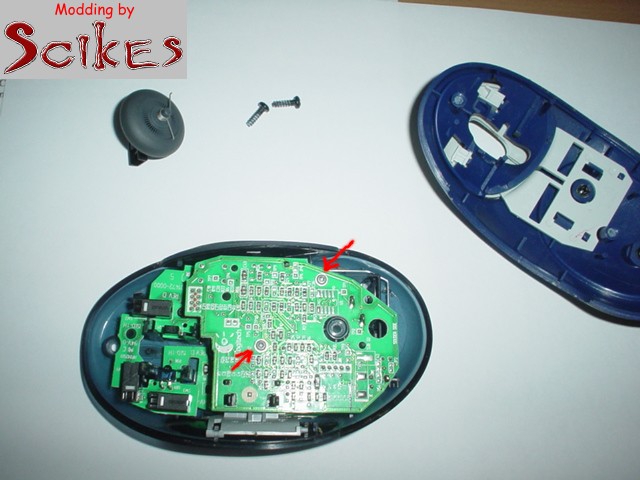

Die Oberschale ist nun abnehmbar.....2 kleine Schrauben (Pfeile) entfernen.

MouseModding

MouseModding

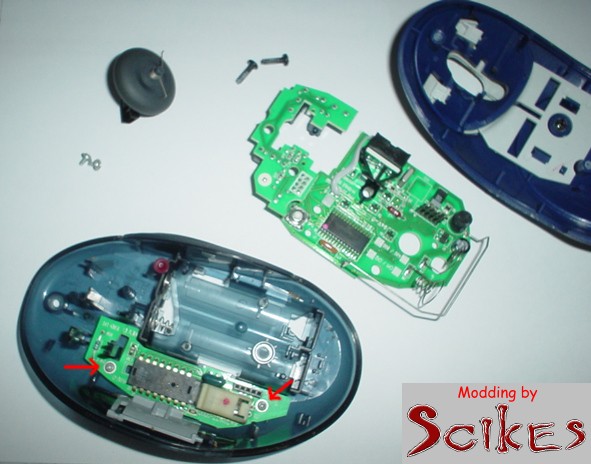

Nun konnte man das Innenteil herausnehemen, Schrauben (Pfeile) rausschrauben.



MouseModdingMouseModding

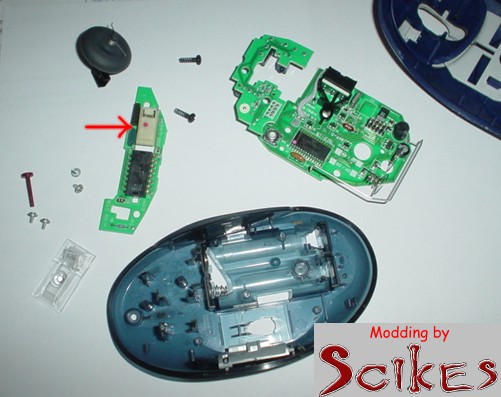

Nun ist die Mouse zerlegt, die Diode versteckt sich unter der Schutzhaube (Pfeil).

MouseModding

MouseModding

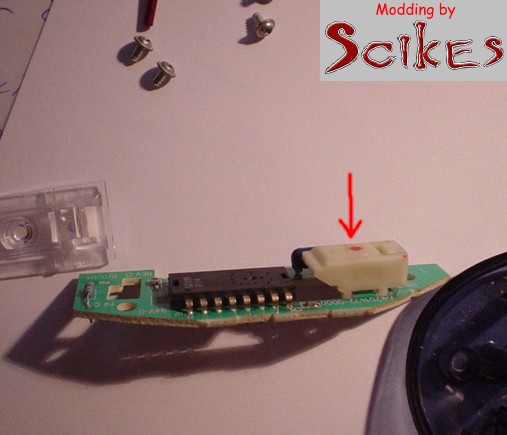

.....hier nochmal in der Nahansicht, die Hülle ist nur in die Platine leicht eingerastet.

Leicht gezogen und man bekommt es aus der Plaine raus, aber vorsichtig,

denn die Diode ist in der Schutzhülle eingeklemmt und steckt leicht verbogen in der Platine.

MouseModding

MouseModding

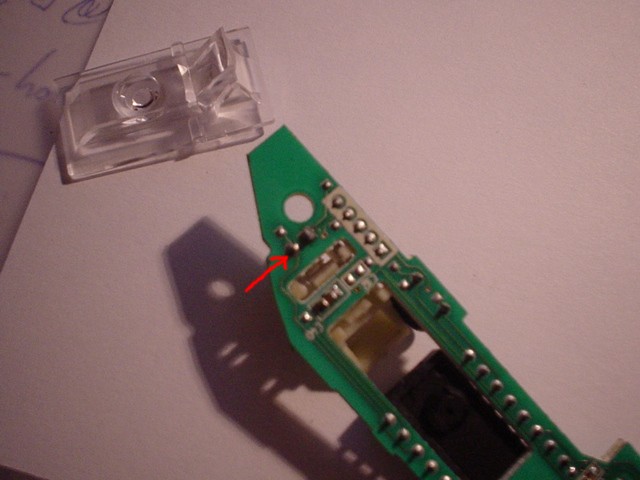

Hier die Ansicht von hinten, und die Lötpunkte der Diode.

MouseModding

MouseModding

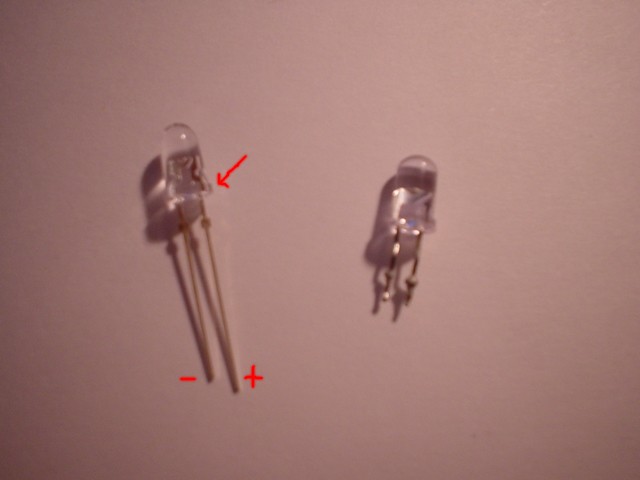

Nun einfach die alte Diode (rechts) auslöten, nur aufpassen das ihr nicht

die Platine beschädigt. Die neue Diode (links) auf die richtige Länge kürzen

und wieder einlöten. Achtet beim Aus- bzw. Einbau der Diode auf die richtige POLUNG !!

+(Plus) ist das lange Bein und hat am Kopf der Diode eine GLATTE Seite.

MouseModding

MouseModding

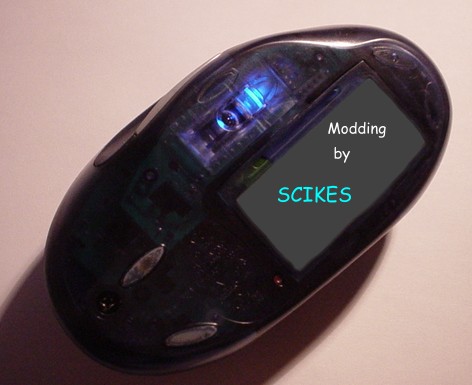

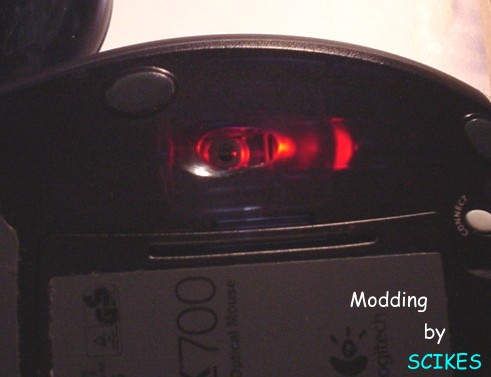

....hier mal zum vergleichen....

LINKS die Standartbeleuchtung & RECHTS meine blau Beleuchtung.

Na was sieht wohl besser aus ??!!
